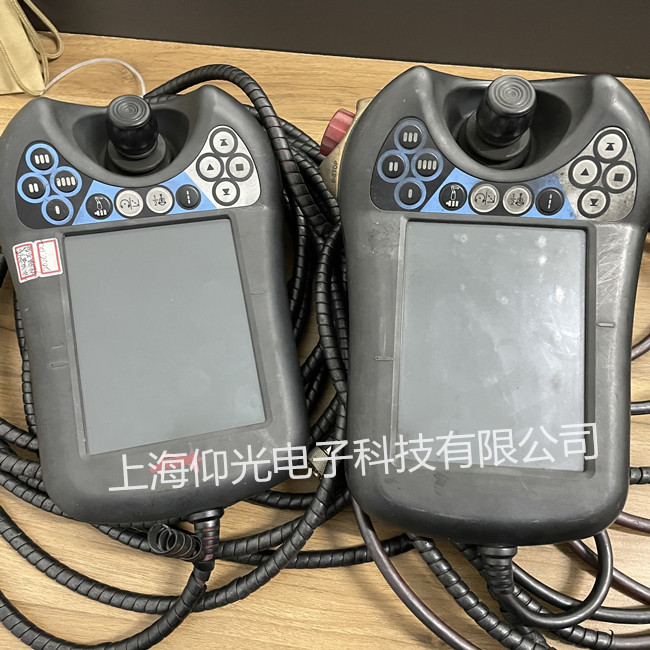

维修服务项目ABB机器人示教器维修DSQC 679 3HAC031683-001触摸失灵修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-1-27
ABB机器人示教器维修常见故障： 1：ABB机器人S4、IRC5示教器触摸不良或局部不灵 （更换触摸面板） 2：ABB机器人S4、IRC5示教器无显示 （维修或更换内部主板或液晶屏） 3：ABB机器人S4、IRC5示教器显示不良、竖线、竖带、花屏，摔破等（更换液晶屏） 4：ABB机器人S4、IRC5示教器按键不良或不灵（更换按键面板） 5：ABB机器人S4、IRC5示教器有显示无背光（更换高压板） 6：ABB机器人S4、IRC5示教器操纵杆XYZ轴不良或不灵（更换操纵杆） 7：ABB机器人S4、IRC5示教器急停按键失效或不灵（更换急停按键） 8：ABB机器人S4、IRC5示教器数据线不能通讯或不能通电，内部有断线等（更换数据线）
二.故障现象及对应解决方案分析:
故障一：触摸偏差
1：手指所触摸的位置与鼠标箭头没有重合。
原因1：示教器安装完驱动程序后，在进行校正位置时，没有垂直触摸靶心正中位置。
解决1：重新校正位置。
现象2：部分区域触摸准确，部分区域触摸有偏差。
原因2：表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢，影响了声波信号的传递所造成的。
解决2：清洁触摸屏，特别注意要将触摸屏四边的声波反射条纹清洁干净，清洁时应将触摸屏控制卡的电源断开。
故障二：示教器触摸无反应
现象：触摸屏幕时鼠标箭头无任何动作，没有发生位置改变。
原因：造成此现象产生的原因很多，下面逐个说明：
①表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重，导致触摸屏无法工作；
②触摸屏发生故障；
③触摸屏控制卡发生故障；
④触摸屏信号线发生故障；
⑤主机的串口发生故障；
⑥示教器的操作系统发生故障；
⑦触摸屏驱动程序安装错误。
解决：
①观察触摸屏信号指示灯，该灯在正常情况下为有规律的闪烁，大约为每秒钟闪烁一次， 当触摸屏幕时，
示教器黑屏
示教器型号：
3HAC023195-001 3HAC028357-001 QHNM 902 YB161003-A
YB161100-LH DSQS 174 YB161100-DR DSQS 174 YB161100-DP
3HAB2136-1 3HAB2151-1 YB560100-EA
3HAB5386-1 3HNE00311-1 3HNE00313-1
