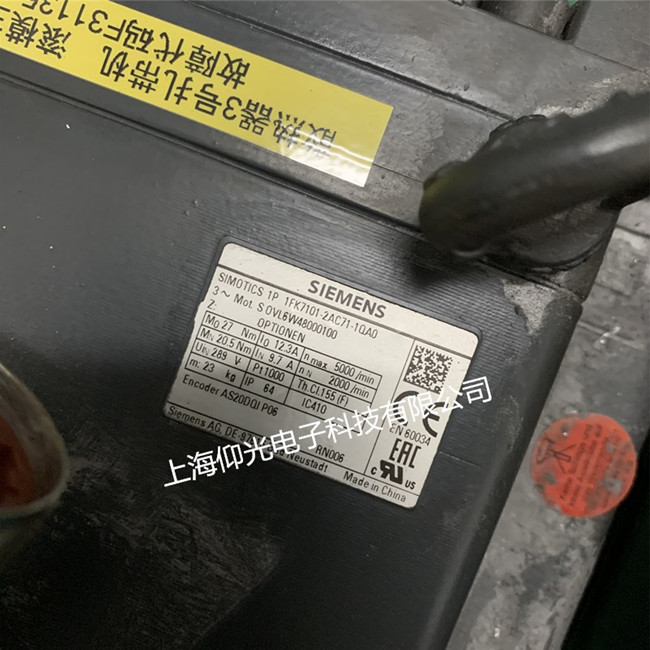

维修服务项目注塑机西门子伺服电机维修 1FK7101-2AC71-1QG0抱闸 编码器报警修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-1-19
注塑机设备西门子伺服电机维修常见故障：
通电后电动机不转有嗡嗡声
1．故障原因
①转子绕组有断路（一相断线）或电源一相失电；
②绕组引出线始末端接错或绕组内部接反；
③电源回路接点松动，接触电阻大；
④电动机负载过大或转子卡住；
⑤电源电压过低；
⑥小型电动机装配太紧或轴承内油脂过硬；
⑦轴承卡住。
2．故障排除
①查明断点予以修复；
②检查绕组极性；判断绕组末端是否正确；
③紧固松动的接线螺丝，用万用表判断各接头是否假接，予以修复；
④减载或查出并消除机械故障，
⑤检查是否把规定的面接法误接；是否由于电源导线过细使压降过大，予以纠正，
⑥重新装配使之灵活；更换合格油脂；
⑦修复轴承。
电动机起动困难，额定负载时，电动机转速低于额定转速较多
1．故障原因
①电源电压过低；
②面接法电机误接；
③转子开焊或断裂；
④转子局部线圈错接、接反；
③修复电机绕组时增加匝数过多；
⑤电机过载。
2．故障排除
①测量电源电压，设法改善；
②纠正接法；
③检查开焊和断点并修复；
④查出误接处予以改正；
⑤恢复正确匝数；
⑥减载。
伺服电机维修中因电气上的原因造成电机超温报警的比较多、如电机或电缆绝缘不良、电机内部线圈短路，电机制动器失灵、驱动器故障、过负荷等.
（1）伺服电机维修要依次检查功率�？椤⒌缋碌缁牧酉�、端子、插头是否接触良好，有无虚接情况.排除缺相的可能性。
（2）检査轴Z电机电枢和电缆的绝缘情况。利用ZC25B-3型500V兆欧表，对伺服电机维修检测电枢绕组与机壳之间的绝缘电阻，及电缆导线对地绝缘进行检査.绝缘性能良好用数字万用表測量电枢相间电阻值.阻值平衡。
（3）伺服电机维修检查驱动器参数增益是否适当。备份现有NC、PLC数据，然后对轴Z系统参数MD32200位置环增益参数、MD32300轴的加速度参数、MD1000电流环时间常数、MD100速度环时间常数进行重新设置，故障现象无明显好转，再利用840D系统的自带的系统优化软件、对轴Z驱动器参数进行优化。电机电流依然没有改善。
（4）伺服电机维修检查驱动器是否损坏。由于轴Z与轴Y共用双轴功率驱动�？�，两轴电机配置参数相近，于是将两轴的线路（包括电源电缆和反馈电缆）互换，通电以后，发现故障出现在轴Y上，从而可近一步判断，故障范围应该在轴Z电机及电机后侧所带的负荷上。电机电流大，应该是存在过负荷的情况。
（5）伺服电机维修检查电机制动器。检査电机制动器电源及控制部分，一切正常。由于制动器位于电机内部，无法检查其工作状况。
（6）将数控系统轴Z由全闭环切换到半闭环工作状态。伺服电机与机械部分脱离后运行平稳，电流正常。排除伺服电机及制动器故障，因此认定伺服电机超温报警是由于机械部分负荷过重所致。
伺服电机维修影响轴Z机械负荷过重的原因主要包括：电机减速箱内部齿轮损坏、滚珠丝杠螺母副磨损、丝杠轴承磨损、轴润滑不到位、平衡油缸工作不正常及导轨副磨损等。
（1）检查轴Z润滑。润滑油箱油位及润滑泵髙油压力均正常，导轨及滚珠丝杠螺母副供油点正常。
（2）检查轴Z导轨副。导轨面无磨损，压板、镶条预紧正常，对导轨间隙进行调整。
（3）检査滚珠丝杠螺母。丝杠无明显磨损，滚珠丝杠螺母副预紧正常，调整轴向间隙。
（4）检査平衡油缸。检测平衡油缸上升、下降以及静止状态时压力表表压，证明滑枕平衡油缸工作正常。
（5）检査轴Z电机减速箱。变速箱齿轮无损坏，减速箱底部丝杠支撑轴承副磨损严重。
