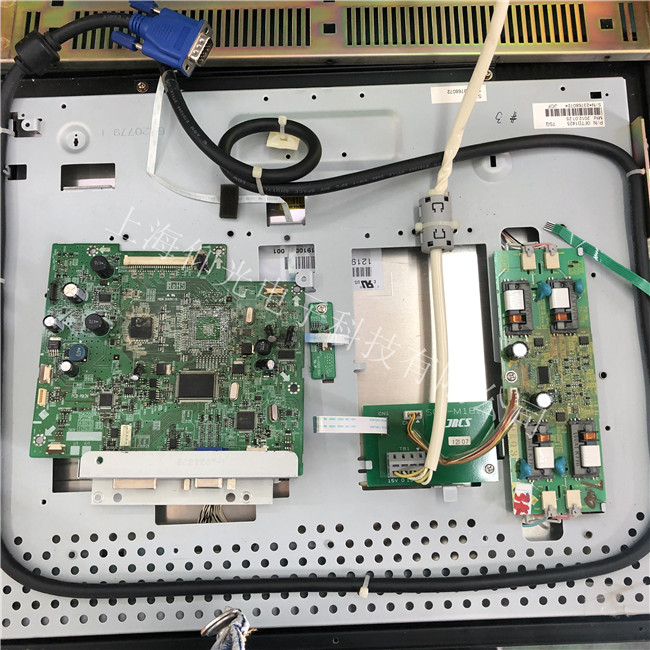

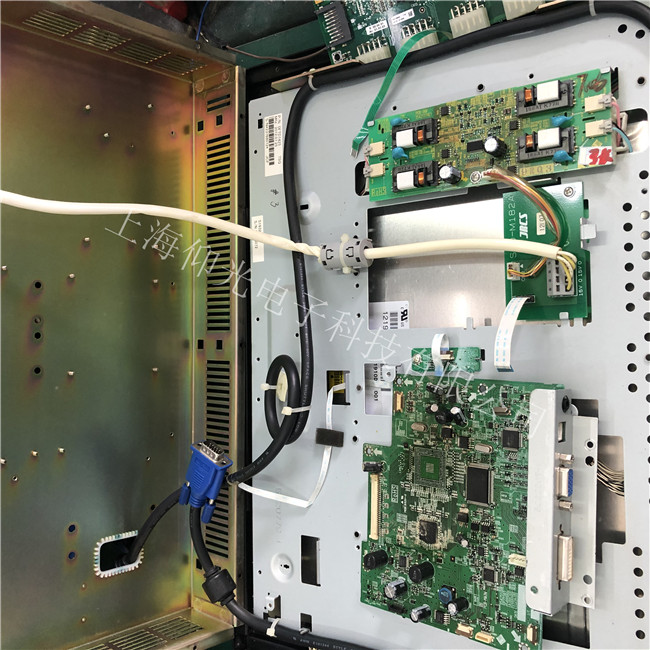

倍福 BK4000触摸屏维修电路板故障维修
倍福触摸屏维修常见故障及处理方法，首先检查各接线接口是否出现松动，然后检查串口及中断号是否有冲突，若有冲突，应调整资源，避开冲突。再检查触摸屏表面是否出现裂缝，如有裂缝应及时更换。
还需要检查触摸屏表面是否有尘垢，若有，用软布进行清除。观察检查控制盒上的指示灯是否工作正常，正常时，指示灯为绿色，并且闪烁。
用手触摸屏幕，蜂鸣器无响应，说明程序运行不正常。万用表测量几组电压3.3V、5.1V、12V都正常。据用户反映，用户发现触摸屏故障后曾试图维修，
在通电的过程中，出现过一次正常的情况，但断电后再次通电就不行了。分析芯片某个脚位有虚焊，使得总线错误，从而程序不能跑动。遂用热风枪对密脚芯片焊脚加热，同时用镊子按压芯片，
使焊脚和锡重新熔合。经过以上处理后，重新开机，电流上升到470mA，一切正常。用手触摸屏幕，蜂鸣器有响应，说明程序运行正常。量高压条12VDC电压正常，控制电压ENABLE低有效为低电平正常。
说明故障在高压发生电路或灯管已经损坏。拆开发现灯管一头已经发黑，更换灯管后仍然无光，检查高压变压器也已损坏。市面上无此高压变压器，于是买一个LCD的带两管的高压条，接好线后固定，通电正常，故障排除。
倍福触摸 BK4000屏不显示，黑屏故障是什么原因造成
倍福工控机触摸屏黑屏故障维修：首先用万用表测了24V电源输入端与地之间阻值，2兆多欧姆，不短路，然后打开机器后壳，测电源保 险丝，完好。于是给机器上24V直流电，电源指示灯亮，初步判定电源电路正常。用手电简照屏，
能看到屏上的画面内容，说明了信号驱动板已经工作并且正常输出了信号。屏显芯片也初步判定正常。到此，这种情况就看是灯管还是高压的问题了。（高压板坏掉就是一整块黑板，不会有任何变化。大多高压板损坏，是会出现一亮就灭的故障的“如：12V供电处的主电容鼓包等。）高压板由电源板供电，测U31 1501-33 3A的3.3V DC/DC降压芯片输出脚3.3V正常,又测U32 1501-50 3A的5V DC/DC降压芯片输出脚5.2V正常
测高压包输入电路的各三极管及元件正常。初步判定高压包的初级低压供电电路正常，接下来要区分是高压包坏还是灯管坏，高压包输出外接灯管。亮的话就是屏的灯管问题，不亮就是高压包的问题。
倍福触摸屏维修常见型号：
BK1120 BK1250
BK2000 BK2010 BK2020 BK2500 BK3000 BK3010 BK3100 BK3110 BK3120
BK3 BK4000 BK4010 BK4020 BK4500 BK500 BK5100
BK5110 BK5120 BK5 BK5210 BK5220 BK5250 BK7000
BK7 BK7420 BK7500 BK7520 BK8000 BK8100 BK9000
BK9050 BK9100 BK9103 BK9105 BK9500 EK1000 EK1100 EK1101 EK1110
EK1122 EK EL1002 EL1004 EL1008 EL1012 EL1014
EL1018 EL1024 EL1034 EL1084 EL1088 EL1094 EL1098 EL1104 EL1114
EL1124 EL1 EL1252 EL1262 EL
EL EL2002 EL2004 EL2008 EL2022 EL2024 EL2032
EL2034 EL2042 EL2084 EL2088 EL2124 EL2202 EL2212 EL2252 EL2262
EL2502 EL2521 ELEL2535 EL2545 EL2612 EL2622 EL2624 EL2712
EL2722 EL2732 EL2904 EL3001 EL3002 EL3004 EL3008 EL3011 EL3012
EL3014 EL3021 EL3022 EL3024 EL3041 EL3042 EL3044 EL3048 EL3051
EL3052 EL3054 EL3058 EL3061 EL3062 EL3064 EL3068 EL3101
