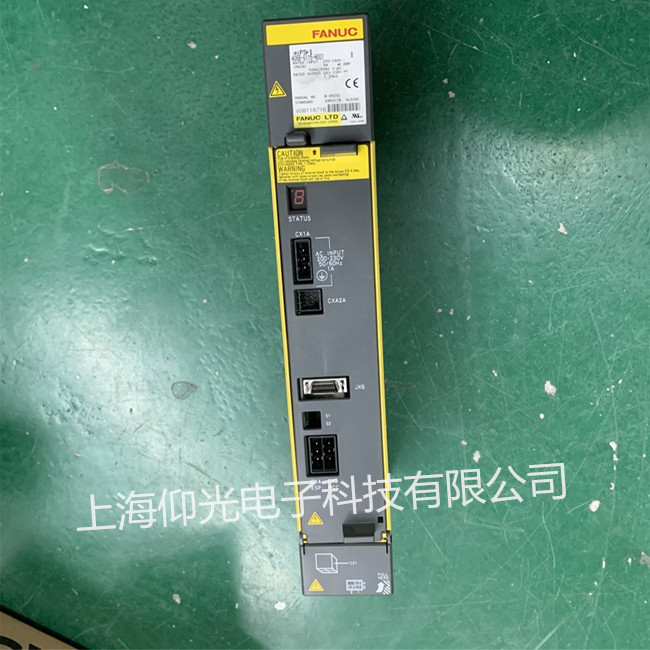

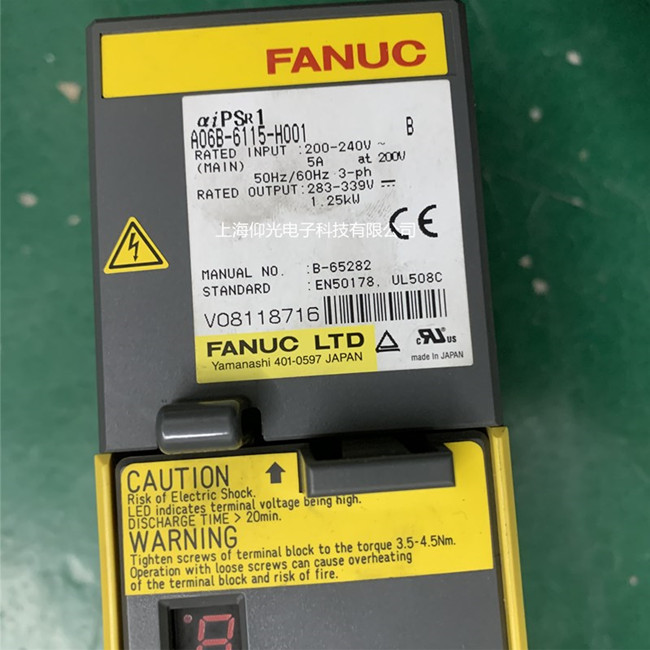

维修服务项目发那科伺服驱动器维修故障A06B-6115-H001显示20/26/420修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-1-9
发那科伺服驱动器维修报警故障：
报警信息 解决办法
SV0301：APC报警：通信错误 1、检查反馈线，是否存在接触不良情况。更换反馈线；
2、检查伺服驱动器控制侧板，更换控制侧板；
3、更换脉冲编码器。
SV0306：APC报警：溢出报警 1、确认参数No.2084、No.2085是否正常；
2、更换脉冲编码器。
SV0307：APC报警：轴移动超差报警 1、检查反馈线是否正常；
2、更换反馈线。
SV0360：脉冲编码器代码检查和错误（内装） 1、检查脉冲编码器是否正常；
2、更换脉冲编码器。
SV0364：软相位报警（内装） 1、检查脉冲编码器是否正常；
2、更换脉冲编码器。
3、检查是否有干扰，确认反馈线屏蔽是否良好。
SV0366：脉冲丢失（内装）报警 1、检查反馈线屏蔽是否良好，是否有干扰；
2、更换脉冲编码器。
SV0367：计数丢失（内装）报警 1、检查反馈线屏蔽是否良好，是否有干扰；
3、更换脉冲编码器。
SV0368：串行数据错误（内装）报警 1、检查反馈线屏蔽是否良好；
2、更换反馈线；
3、更换脉冲编码器。
SV0369：串行数据传送错误（内装）报警 1、检查反馈线屏蔽是否良好，是否有干扰源；
2、更换反馈线；
3、更换脉冲编码器。
SV0380：分离型检查器LED异常（外置）报警 1、检查分离型接口单元SDU是否正常上电；
2、更换分离型接口单元SDU。
SV0385：串行数据错误（外置）报警 1、检查分离型接口单元SDU是否正常；
2、检查光栅至SDU之间的反馈线；
3、检查光栅尺。
SV0386:数据传送错误 (外置) 1、检查分离型接口单元SDU是否正常；
2、检查光栅至SDU之间的反馈线；
3、检查光栅尺。
SV0401:伺服准备就绪信号断开 1、查看诊断No.358，根据No.358的内容转换成二进制数值，进一步确认401报警的故障点。
2、检查MCC回路；
3、检查EMG急�；芈�；
4、检查驱动器之间的信号电缆接插是否正常；
5、更电源单元。
同步控制中SV0407:误差过大报警 1、检查同步控制位置偏差值；
2、检查同步控制是否正常。
移动轴时SV0409报警 1、检查移动时该轴的负载情况；
2、确认机械是否卡死；
3、确认伺服参数设定是否正常；
4、更换伺服电机；
5、更换伺服驱动器。
SV0410：停止时误差过大报警 1、检查机械是否卡死；
2、对于重力轴，抱闸的24VDC供电是否正常，检查抱闸是否正常松开；
3、脱开丝杆等相关机械部分的连接，单独驱动电机，若正常，找MTB检查机械部分；若故障依旧，更换电机或伺服驱动器。
SV0411：移动时误差过大报警 1、查看负载情况，若负载过大。
2、检查机械是否卡死；
3、对于重力轴，抱闸的24VDC供电是否正常，检查抱闸是否正常松开；
4、脱开丝杆等相关机械部分的连接，单独驱动电机，若正常，找MTB检查机械部分；若故障依旧，伺服驱动器。
SV0417：伺服非法DGTL参数报警 1、检查数字伺服参数设定是否正确；
2、查看诊断No.0203#4的值，当No.0203#4=1时，通过No.0352的值进一步判断故障点；当No.0203#4=0时，通过No.0280的值进一步判断具体故障。
SV0421：超差（半闭环） 1、查看半闭环和全闭环的位置反馈误差，对比参数No.2118设定值是否正常；
2、分别检查半闭环和全闭环位置反馈误差是否正常。
3、检查或屏蔽光栅尺；
SV0430：伺服电机过热报警 1、故障时检查诊断No.308伺服电机温度值，并对比电机实际温度。若显示值过热，而电机实际温度正常。更换电机；
2、检查电机负载是否过大，查看电机与丝杆连接部件是否过紧，或卡死。若机械方面正常，更换电机。
SV0432：变频器控制电压低报警 1、检查外部输入控制电压电压是否正常，包括变压器，电磁接触器等；
2、更换电源单元。
偶尔SV0433：变频器DC链路电压低报警 1、检查外围线路是否正常；
2、确认机床振动是否过大，保证伺服驱动器在使用过程中不受振动影响。
3、更换电源单元。
偶尔SV0434：逆变器控制电压低报警 检查输入电源电源是否正常，电压是否稳定，功率是否足够；
偶尔SV0435：逆变器DC链路电压低报警 1、确认DC LINK母线接线端子螺丝是否锁紧；
2、如果发生全轴或多轴报警时，请参考PSM：04报警方法排查故障；
3、若报警发生在单轴时，请更换该轴驱动器控制侧板或驱动器。
一、系统的外观检查
(1)部件的外观检查：数控装置与伺服驱动的外观检查应包括以下几个方面：
1)检查MDI/CRT单元、机床操作面板等单元的元器件外观有无破损。
2)检查控制单元、伺服驱动器、电源单元、I/O单元、PLC、电动机及编码器等单元的元器件有无不良；外形是否有破损、污染。
3)各连接电缆是否有破损、绝缘损坏或插接不良等。
(2)在发那科数控系统故障维修时，安装检查必不可少
1)检查控制单元、伺服驱动器、电源单元、I/O单元、PLC等单元是否安装牢固，�？槭欠裼兴啥⑼崖湎窒�。
2)检查面板上、机床上的操作元器件是否安装牢固。
3)检查连接电缆线是否按照要求布置、固定，电缆插头是否已经可靠固定。
4)检查各I/O连接端子的接线是否有松动，安装是否牢固等。
(3)连接检查
1)检查系统、驱动的电源连接是否正确。
2)检查CNC、SV驱动器、PLC、I/O单元的接地线连接是否正确，线径是否足够大，连接位置是否合理，�；さ厥欠裎サ憬拥亍�
3)检查信号电缆是否已经可靠、合理接地。
4)如果电缆线已经更换，则应检查更换的电缆线是否符合系统要求；屏蔽层是否已经可靠连接等。
