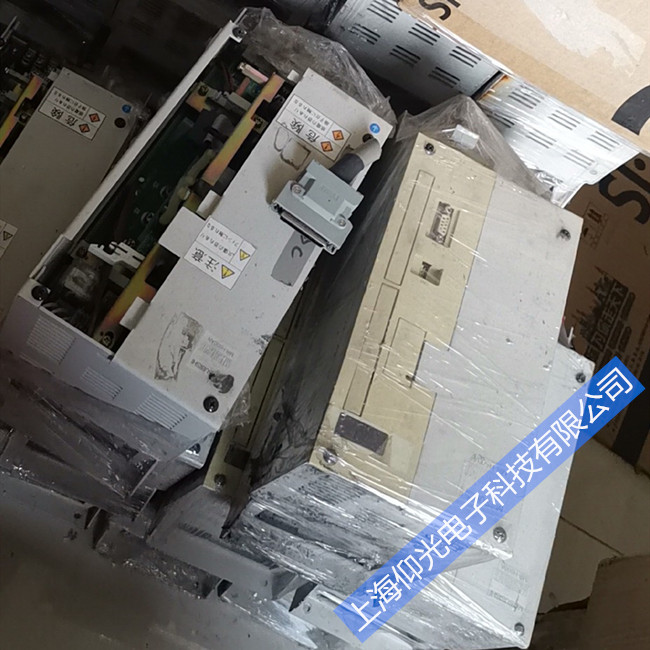

维修服务项目三菱伺服驱动器维修MR-J2S-700A报警AL10/14/16/32/51
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2020-12-12
三菱伺服驱动器维修报警代码如下：
三菱驱动器常出现几个代码
1、AL.E6 -表示伺服紧急停止。引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。
2、AL.37 -参数异常。内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。一般参数恢复成出厂值即可解决。
3、AL.16 -编码器故障。内部参数乱或编码器线故障或电机编码器故障。参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。
4、AL.20 -编码器故障。电机编码器故障或线缆断线、接头松动等导致。更换编码器线或伺服电机编码器。MR-J3系列发生此故障时，还有一种可能是驱动器CPU接地线烧断导致。
5、AL.30-再生制动异常。若刚通电就出现报警，则驱动器内部制动回路元件损坏。若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。
6、AL.50、AL.51-过载。 检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。
7、AL.E9-主回路断开。检查主回路电源是否接入，若正常则主�？榧觳饣芈饭收�，须更换驱动器或配件。
8、AL.52-误差过大。电机编码器故障或驱动器输出模块回路元件损坏，通常油污较多的使用场合此故障较多。
伺服报警的代码：
—— AL10 欠压
—— AL12 存储器异常
—— AL13 时钟异常
—— AL15 存储器异常2
—— AL16 编码器异常1
—— AL17 电路异常2
—— AL19 存储器异常3
—— AL1A 电机配合异常
—— AL20 编码器异常2
—— AL24 电机接地故障
—— AL25 绝对位置丢失
—— AL30 再生制动异常
—— AL31 超速
—— AL32 过流
—— AL33 过压
—— AL35 指令脉冲频率异常
—— AL37 参数异常
—— AL45 主电路器件过热
—— AL46 电机过热
—— AL50 过载1
—— AL51 过载2
—— AL52 误差过大
—— AL8A 串行通讯超时
—— AL8E 串行通讯异常
伺服警告代码：
—— AL92 电池断线警告
—— AL96 原点设定错误警告
—— AL9F 电池警告
—— ALE0 再生制动电流过大警告
—— ALE1 过载警告
—— ALE3 绝对位置计数器警告
—— ALE5 ABS超时警告
—— ALE6 伺服电机异常停止
—— ALE9 主电路OFF警告
—— ALEA ABS伺服ON警告
