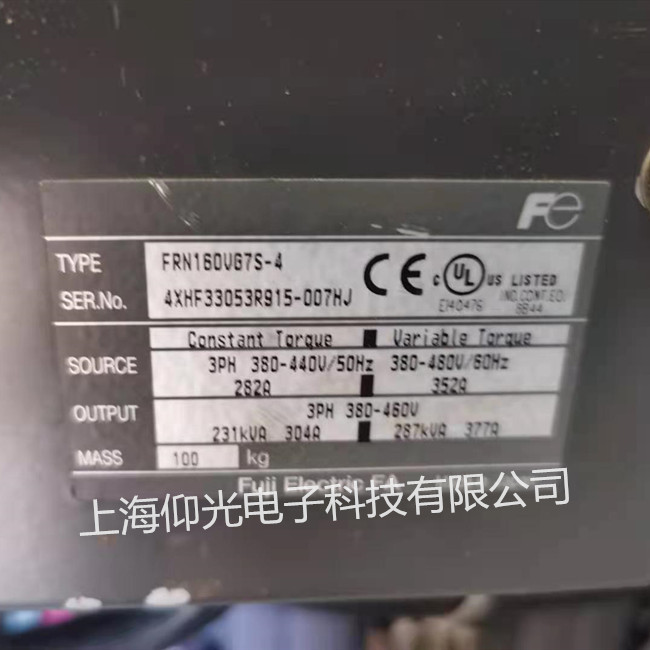

维修服务项目富士5000VG7系列变频器维修 FRN160VG7S-4报LU欠压修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2020-12-9
富士变频器维修报警代码如下：
(3) OU1报警
键盘面板LCD显示:加速时过电压。
当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。
(4) LU报警
键盘面板LCD显示:欠电压。
如果设备经�！癓U欠电压”报警，则可考虑将变频器的参数初始化(H03设成1后确认)，然后提高变频器的载波频率(参数F26)。若E9设备LU欠电压报警且不能复位，则是(电源)驱动板出了问题。
(5) EF报警
键盘面板LCD显示:对地短路故障。
G/P9系列变频器出现此报警时可能是主板或霍尔元件出现了故障。
(6) Er1报警
键盘面板LCD显示:存贮器异常。
关于G/P9系列变频器“ER1不复位”故障的处理:去掉FWD—CD短路片，上电、一直按住RESET键下电，知道LED电源指示灯熄灭再松手;然后再重新上电，看看“ER1不复位”故障是否解除，若通过这种方法也不能解除，则说明内部码已丢失，只能换主板了。
(9) OH1过热报警
键盘面板LCD显示:散热片过热。
OH1和OH3实质为同一信号，是CPU随机检测的，OH1(检测底板部位)与OH3(检测主板部位)模拟信号串联在一起后再送给CPU，而CPU随机报其中任一故障。出现“OH1”报警时，首先应检查环境温度是否过高，冷却风扇是否工作正常，其次是检查散热片是否堵塞(食品加工和纺织场合会出现此类报警)。若在恒压供水场合且采用模拟量给定时，一般在使用800Ω电位器时容易出现此故障;给定电位器的容量不能过小，不能小于1kΩ;电位器的活动端接错也会出现此报警。若大容量变频器(30G11以上)的220V风扇不转时，肯定会出现过热报警，此时可检查电源板上的保险管FUS2(600V，2A)是否损坏。
当出现“OH3”报警时，一般是驱动板上的小电容因过热失效，失效的结果(症状)是变频器的三相输出不平衡。因此，当变频器出现“OH1”或 “OH3”时，可首先上电检查变频器的三相输出是否平衡。
对于OH过热报警，主板或电子热计出现故障的可能性也存在。G/P11系列变频器电子热计为模拟信号，G/P9系列变频器电子热计为开关信号。
(10) 1、OH2报警与OH2报警
对G/P9系列机器而言，因为有外部报警定义存在(E功能)，当此外部报警定义端子没有短接片或使用中该短路片虚接时，会造成OH2报警;当此时若主板上的CN18插件(检测温度的电热计插头)松动，则会造成“1、OH2”报警且不能复位。检查完成后，需重新上电进行复位。
(11) 低频输出振荡故障
变频器在低频输出(5Hz以下)时，电动机输出正/反转方向频繁脉动，一般是变频器的主板出了问题。
(12) 某个加速区间振荡故障
当变频器出现在低频三相不平衡(表现电机振荡)或在某个加速区间内振荡时，我们可尝试一下修改变频器的载波频率(降低)，可能会解决问题。
(13) 运行无输出故障
此故障分为两种情况:一是如果变频器运行后LCD显示器显示输出频率与电压上升，而测量输出无电压，则是驱动板损坏;二是如果变频器运行后LCD显示器显示的输出频率与电压始终保持为零，则是主板出了问题。
(14) 运行频率不上升故障
即当变频器上电后，按运行键，运行指示灯亮(键盘操作时)，但输出频率一直显示“0.00”不上升，一般是驱动板出了问题，换块新驱动板后即可解决问题。但如果空载运行时变频器能上升到设定的频率，而带载时则停留在1Hz左右，则是因为负载过重，变频器的“瞬时过电流限制功能”起作用，这时通过修改参数解决;如F09→3，H10→0，H12→0，修改这三个参数后一般能够恢复正常。
(15) 操作面板无显示故障
G/P9系列出现此故障时有可能是充电电阻或电源驱动板的C19电容损坏，对于大容量G/P9系列的变频器出现此故障时也可能是内部接触器不吸合造成。对于G/P11小容量变频器除电源板有问题外，IPM模块上的小电路板也可能出了问题;30G11以上容量的机器，可能是电源板的为主板提供电源的保险管FUS1损坏，造成上电无显示的故障。当主板出现问题后也会造成上电无显示故障。
