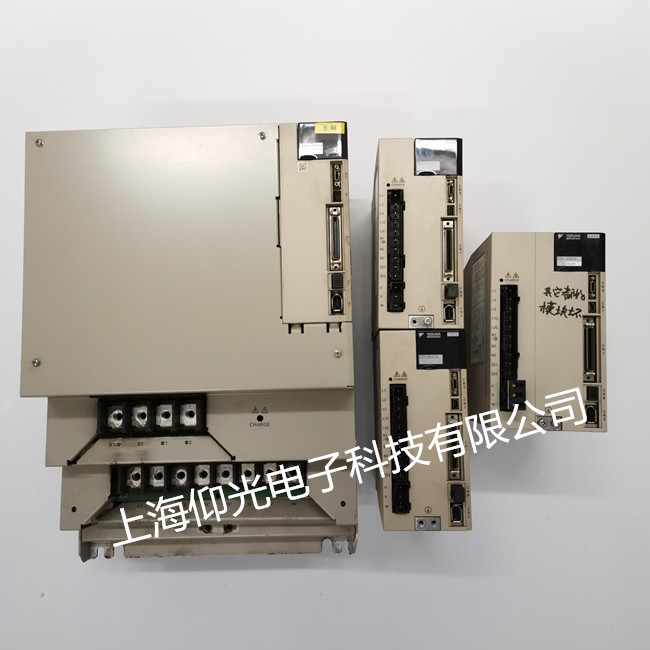

维修服务项目YASKAWA安川伺服驱动器SGDM-75ADA报A.C1维修报警
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2020-12-7
安川伺服驱动器维修常见故障如下：
1开关电源损坏
开关电源损坏是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，在众多变频器的开关电源线路设计上，安川变频器因该说是比较成功的。616G3采用了两级的开关电源，有点类似于富士G5先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的控制板，驱动电路，检测电路等做电源使用。在第二级开关电源的设计上安川变频器使用了一个叫做TL431的可控稳压器件耒调整开关管的占空比，从而达到稳定输出电压的目的。前几期我们谈到的LG变频器也使用了类似的控制方式。用作开关管的QM5HL-24以及TL431都是较容易损坏的器件。此外当我们在使用中如若听到刺耳的尖叫声，这是由脉冲变压器发出的，很有可能开关电源输出侧有短路现象。我们可以从输出侧查找故障。此外当发生无显示，控制端子无电压，DC12V,24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
2 SC故障
SC故障是安川变频器较常见的故障。IGBT�？樗鸹�，这是引起SC故障报警的原因之一。此外驱动电路损坏也容易导致sc故障报警�？�ıı在驱动电路的设计上，上桥使用了驱动光耦pc923，这是专用于驱动ıGBT�？榈拇蟹糯蟮缏返囊豢罟怦�，刻Iı的下桥驱动电路则是采用了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT�？樗鸹�。IGBT�？樗鸹档脑蛴卸嘀郑紫仁峭獠扛涸胤⑸收隙贾翴GBT�？榈乃鸹等绺涸胤⑸搪�，堵转等。其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致ıGBT损坏，从而导致SC故障报警。
3 0H一过热
过热是平时会碰到的一个故障。当遇到这种情况时，首先会想到散热风扇是否运转，观察机器外部就会看到风扇是否运转，此外对Ť30kw以上的机器在机器内部也带有一个散热风扇，此风扇的损坏也会导致OH的报警。
4 UV一欠压故障
当出现欠压故障时，首先应该检查输入电源是否缺相，假如输入电源没有ĺ司题那我们就要检查整流回路是否育问题，假如都没有ĺ司題，那就要看直流检测电路上是否有间題了。对于200V级的机器当直流母线电压低于190VDC,UV报警就要出现了；对于400V级的机器，当直流电压低Ť380VDC则故障报警出现。主要检测一下降压电阻是否断路。
5 GF一接地故障
接地故障也是平时会碰到的故障，在排除电机接地存在ĺ司题的原因外，最可能发生故障的部分就是霍尔传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点很容易发生飘移，导致GF报警。
安川伺服驱动器维修常用故障代码
A.00绝对值数据错误不能接受绝对值数据或接受的绝对值数据异常
A.02 参数破坏 用户常数的“和数校验”结果异常
A.04 用户常数设定错误 设定的“用户常数”超过设定范围
A.10 电流过大 功率晶体管电流过大
A.30 测出再生异常 再生处理回路异常
A.31 位置偏差脉冲溢出位置偏差脉冲超出了用户常数“溢出(Cn-1E)”的值
A.40 测出主回路电压异常主回路异常
A.51 速度过大 电机的回转速度超出检测电平
A.71 超高负荷 大幅度超过额定转矩运转数秒-数十秒
A.72 超低负荷 超过额定转矩连续运转
A.80 绝对值编码器错误绝对值编码器一转的脉冲数异常
A.81 绝对值编码器备份错误 绝对值编码器的三个电源（+5v,电池组内部电容器）都没电了
A.82 绝对值编码器和数校验错误绝对值编码器内存的“和数校验”结果异常
A.83 绝对值编码器电池组错误绝对值编码器的电池组电压异常
A.84 绝对值编码器数据错误收受的绝对值数据异常
A.85 绝对值编码器超速绝对值编码器通电源时，转速达400r/min以上
A.A1 散热片过热 伺服单元的散热器过热
A.b1 指令输入阅读错误 伺服单元的CPU不能检测指令输入
A.C1 伺服失控 伺服电机（编码器）失控
A.C2 测出编码器相位差 编码器的A,B,C三相输出的相位异常
A.C3 编码器A相，B相断线编码器的A相，B相断线
A.C4 编码器C相断线 编码器C相断线
A.F1 电源线缺相 主电源有一相没连接
A.F3 瞬时停电错误 在交流电中，有超过一个电源周期的停电发生
CPF00 数字操作器通讯错误-1通电5秒后，还不能和伺服单元通讯
CPF01 数字操作器通讯错误-2 连续发生5次数据通讯不好
A.99 无错误显示 显示正常动作状态
