维修服务项目艾默生变频器控制板显示故障代码E010维修
发布者：雪宁 来源：上海仰光电子科技有限公司 发布时间：2020-9-30

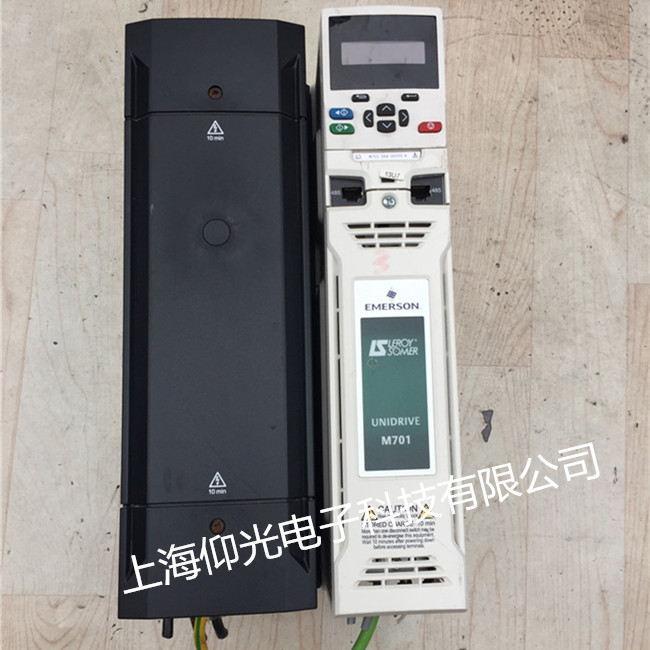

艾默生变频器控制板显示故障代码E010维修
1、显示E010:
上电显示E010,霍你坏。运行显示E010,�？榛�。
当变频器一上电就显示E010,应是电流检测电路本身有故障了。即变频器还没有运行,没有电流输出,但电路已检测到有输出电流了。小功率机常是TL082C坏,大功率机常是霍尔坏。到底U V W哪相电流有问题?可用如下方法判断:用表的mv档红接IU,IV,IW的测试点,正常应为0 ,如果哪个点偏高(例如+ 10)或偏低(例如一10) , 就是对应相电流有问题。
例IV= 1000mv , V相霍尔坏。当变频器上电显示正常, -按运行就显示E010,�？榛档目赡苄宰畲蟆Ｄ南嗄？榛�,可用.如下方法判断:上电，直流档红接“十”,黑分别接U V W ,正常都应为5-10V ,如其中-相偏高很多,此相�？榛�。
2、输出不平衡:
如测IPM和光耦,电阻都是好的，-般是光耦的性能变差了, 对应更换即好。当然,控制板, IPM也有坏的。判断IPM是上桥坏还是下桥坏,可用如下方法判断:上电并按运行,直流档红接"十" ,黑分别接UV W ,正常都应为210V ,如其中-相为0,下桥坏。直流档黑接”-”,红分别接U V W ,正常都应210V,如其中-相为0，上桥坏。
3、绝缘或耐压不过:
(1 )散热器不平,顶坏IGBT。
(2) 硅脂中有硬的异物(如锡渣) , 顶坏IGBT。
(3) 制动管下绝缘膜破或陶瓷片裂。
(4) 大功率机绝缘柱不良。
(5) 单板上接地电容不良。一次对二次耐压不过:驱动板光耦不良。
4、EV2000健盘 :显示4个8和全部灯亮(较暗) : 插座CN1第二排左至右第二脚虚焊。
5、控制板无显示维修四步曲:
(1)电压。
(2)晶振。
(3)复位信号。
(4)重写软件。
6、控制板无显示但继电器吸合:
继电器吸合说明控制板工作正常,只是显示信号没有到键盘而已。常见是与键盘插座CN3相连的L 1或电阻虚焊,也有外协厂装错电阻的。
7、 TD2100控制板故障处理:
E001,E019测0C电压只有0V,正常为5V : U24 LMV393坏。风扇不转: U5坏。E016 : EEPROM错误U3坏。变频器输入侧空开跳闸合不上: Q1坏。上电POFF或4个8 : 5V短路, U2烧焦:把U2拆下,测5V是否短路?如不短路了, CPLD U2坏;如还有部分短路,但阻值由10多欧变到了400多欧,再把U24拆下,阻值变到了0.7K到0.9K为正常。如还短路,报废。缺水1.2(FOR )测不过:与WL相关的Q4,Q5坏。
8、EV2000控制板故障处理 :
上电POFF :测U1的76 , 77脚或C19,C18的电压正常为1.6V,如正常, DSP坏;如电压低(如3.8V,0.5v ) ,U19,U20坏。无显示:测3.3V Q10的3脚与GND电阻小,正常0.6K.DSP坏。无显示 :测U24的8脚只有1.5V,正常为2.5V.测L3不通,L3坏。否则DSP坏。无显示:测U17-LM324的4和11脚( + - 15V )短路.上电摸LM324,发现U17和U18有点热,拆下后不短路了。U17和
U18坏。无显示: 5V短路。U6坏。显示E004 :测U1的76 , 77脚或C19,C18的电压为3.8V.正常为1.6V, U19,U20坏。
一按运行炸机: U5,U9坏。VRF无10V : U42,C107,C108坏。报E010:.上工装测试U-灯常亮: U9坏。BRAKE灯常亮 ,继电器K1响(即故障继电器吸合) : U6坏。报E019 :分别测IU,IV,IW对应的IC U19,U20,U21的第8脚电压为0.34 , 0.40, 6.46。故U21坏。
9、EV2000 上电键盘4个8加5个灯闪烁故障:控制板U8坏。
EV1000小体积控制板03025856 :无显示:测CN3的6脚(SPISIMO-OUT)电压为0V,正常为5V.此脚对应U4的16脚, 4脚对DSP的21脚,正常为3.3V,实测为0V。故U1-DSP坏。EV1000大小体积控制板频率无法 下调( 50HZ不变) : L8虚焊或碰坏。.TD900小体积频率调不到50HZ ,只有49.80左右,控制板D10基准飘移,即5.1V稳压管不良TD1000小体积控制板03023847 :报E001:U7坏。TD3000控制板:上电后操作方式改变:在更改操作方式时有时出现E016,U13EEPROM坏。TD3200控制板:更改机型号时出现POFF,恢复出厂参数时报E028:生产老化前送修, DSP的93脚RS1信号经R19,U11变为RSEEPROM信号到U4,用表量R19不通,手拔R19裂开(面一点也看不出来) ,即EEPROM不能复位。
所有控制板写软件:
(1 )不上电(出现110) : (A )短路。( B)晶振不起振(正常上电测电压:电源3.3V,频率输出端1.6V,如电压1对,晶振坏)。
(2)写不进软件(出现113, 114) : -般是DSP坏。
10、EV2000驱动板F14B2GM1(03022682):S,T相频率测不过 (偏大10多倍) :COM与GND短路,原因是变压器下连锡。多种驱动板:前面电压测过,后面就测不过且电脑程序也死了:小黑电感10010131的电感量变小。电源板F1A4M3GR1(03025544) : U,V,W过流测试偏小一点: U6 TL082C运算放大有偏差。多种整机报多种故障:当生产整机送修时,首先检查有无人为错误,然后检查板与板之间的连接处,板与IGBT的连接处。因单板是测过的，IGBT本身坏的很少。很故障原因都是与软排线相连的插座内有一根或多根针未弹起。
11、FECDF21U1控制板故障处理 :
此板最为复杂,最为难修。
上电E039,只有故障灯D10亮:多为生产板故障, -般是U25,U6虛焊。上电E039,故障灯D10 , D331都亮:生产板多为U323,U324及其附近IC虚焊。备件多为U323,U324同时坏。0519 , 0525批次有问题要全部更换。CAN通讯测不过 :量R400阻值小于10K,或电压小于5
(1 )不上电(出现110) : (A )短路。( B)晶振不起振(正常上电测电压:电源3.3V,频率输出端1.6V,如电压1对,晶振坏)。
(2)写不进软件(出现113, 114) : -般是DSP坏。
12、EV2000驱动板F14B2GM1(03022682):S,T相频率测不过 (偏大10多倍) :
COM与GND短路,原因是变压器下连锡。多种驱动板:前面电压测过,后面就测不过且电脑程序也死了:小黑电感10010131的电感量变小。电源板F1A4M3GR1(03025544) : U,V,W过流测试偏小一点: U6 TL082C运算放大有偏差。多种整机报多种故障:当生产整机送修时,首先检查有无人为错误,然后检查板与板之间的连接处,板与IGBT的连接处。因单板是测过的，IGBT本身坏的很少。很故障原因都是与软排线相连的插座内有一根或多根针未弹起。
13、FECDF21U1控制板故障处理 :
此板最为复杂,最为难修。上电E039,只有故障灯D10亮:多为生产板故障, -般是U25,U6虛焊。
上电E039,故障灯D10 , D331都亮:生产板多为U323,U324及其附近IC虚焊。备件多U323,U324同时坏。0519 , 0525批次有问题要全部更换。CAN通讯测不过 :量R400阻值小于10K,或电压小于5V , U320坏。备件报38故障: K301有时接触不良,更换K301。无外召显示(所有楼层如是) LED显示故障码为74 78 94 : CAN通讯测试不过,更换U320(68376)后0K。不走梯，
报75 94故障码:脉冲变压器1测试不过,更换TR300后0K。E010或输出不平衡:备件返修的FECD整机故障描述为E010或输出不平衡,但上电测试和老化正常,要带负载才可试来, IPM坏。
14、FECD控制板输入口与光耦的对应关系:
输入口测试1 : AAAA(U345-U340) AAAA(U354-U348) 2:AAAA(U362-U356) 3:5555 55555 4:5555
1和3成对应关系, 2和4成对应关系。�；凳鞘淙肟�3 ,比如5355 5555量对应10K电阻变为5K或8K ,与之相连的ACT244坏。5555 1555对应光耦8脚相连的10K电阻开路。5- 7 :本身光耦坏了, 5- D:输入口1的光耦坏了引起的，V , U320坏备件报38故障: K301有时接触不良,更换K301。无外召显示(所有楼层如是) LED显示故障码为74 78 94 : CAN通讯测试不过,更换U320(68376)后0K。不走梯，报75 94故障码:脉冲变压器1测试不过,更换TR300后0K。
E010或输出不平衡:备件返修的FECD整机故障描述为E010或输出不平衡,但上电测试和老化正常,要带负载才可试来, IPM坏。
15、FECD控制板输入口与光耦的对应关系:
输入口测试1 : AAAA(U345-U340) AAAA(U354-U348) 2:AAAA(U362-U356) 3:5555 55555 4:5555
1和3成对应关系, 2和4成对应关系。�；凳鞘淙肟�3 ,比如5355 5555量对应10K电阻变为5K或8K ,与之相连的ACT244坏。5555 1555对应光耦8脚相连的10K电阻开路。5- 7 :本身光耦坏了, 5- D:输入口1的光耦坏了引起的
