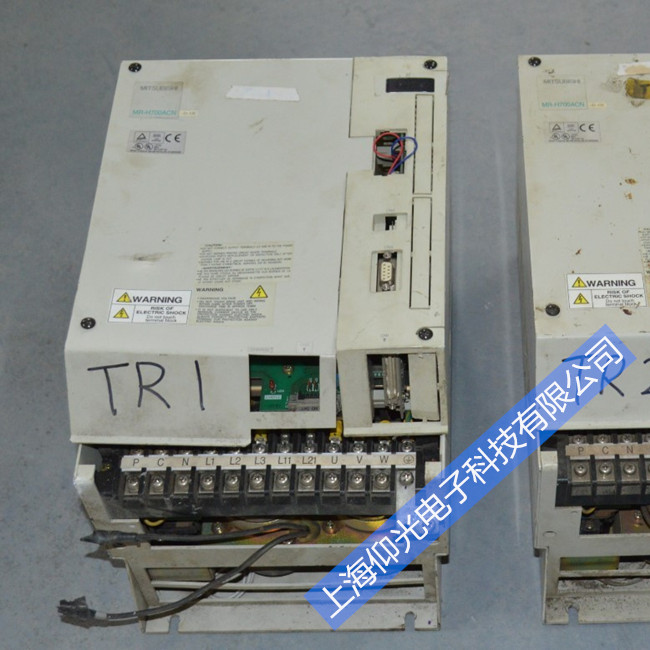

维修服务项目三菱伺服控制器MR-ES、MR-J2S、MR-J3 报警代码以及处理方法
发布者：雪宁 来源：上海仰光电子科技有限公司 发布时间：2020-9-9
三菱伺服驱动器报警代码及解决办法
1、三菱伺服驱动器报警代码AL31.1
故障分析：是电机超速报警。
原因分析：
1、输入指令脉冲频率过高；
2、加减速时间过小导致超调过大；
3、三菱伺服系统不稳定；
4、电子齿轮比太大；
5、三菱伺服编码器出现故障；
对应处理办法：
1、设定正确的脉冲频率；
2、增大加减数时间常数；
3、重新设定增益；
4、设定正确的电子齿轮比；
5、更换三菱伺服编码器或三菱伺服电机；
2、三菱伺服驱动器报警代码ALE6.1
故障分析：是三菱伺服电机紧急停止了
原因分析：三菱伺服驱动器EMG和SG之间的线路断开了
对应处理办法：把EMG短接就好了
3、三菱伺服驱动器报警代码AL52
故障分析：偏差计数器中的滞留脉冲超出了三菱伺服编码器分辨率的能力乘以10
原因分析：
1、加减速时间常数的大小设置不合理；
2、转矩限制值太�。�
3、由于电源电压下降，导致电机转矩不足，伺服电机不能启动；
4、位置环增益1太小；
5、由于外力伺服电机轴发生旋转；
6、机械故障；
7、编码器故障。
对应处理办法：
1、设定正确的加减速时间常数（可参照三菱伺服电机用户手册）；
2、增大转矩限制值 ；
3、更换功率更大的三菱伺服电机；
4、将设定值调整至三菱伺服系统能够正常运行的范畴；
5、增大转矩限制值、减小负载或选择输出更大的三菱伺服电机
6、检查运行模式后安装限位开关
7、更换三菱伺服编码器或三菱伺服电机
三菱伺服控制器所有的报警代码以及处理方法
一、使用三菱交流伺服系统主要由三个系列：
MR-ES、MR-J2S、MR-J3。
二、通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种常见的故障及其排查方法：
1、AL.E6 -表示伺服紧急停止。引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。
2、AL.37 -参数异常。内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。一般参数恢复成出厂值即可解决。
3、AL.16 -编码器故障。内部参数乱或编码器线故障或电机编码器故障。参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。
4、AL.20 -编码器故障。电机编码器故障或线缆断线、接头松动等导致。更换编码器线或伺服电机编码器。MR-J3系列发生此故障时，还有一种可能是驱动器CPU接地线烧断导致。
5、AL.30-再生制动异常。若刚通电就出现报警，则驱动器内部制动回路元件损坏。若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。
6、AL.50、AL.51-过载。 检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。
7、AL.E9-主回路断开。检查主回路电源是否接入，若正常则主�？榧觳饣芈饭收�，须更换驱动器或配件。
8、AL.52-误差过大。电机编码器故障或驱动器输出�？榛芈吩鸹担ǔＳ臀劢隙嗟氖褂贸『洗斯收辖隙�。
