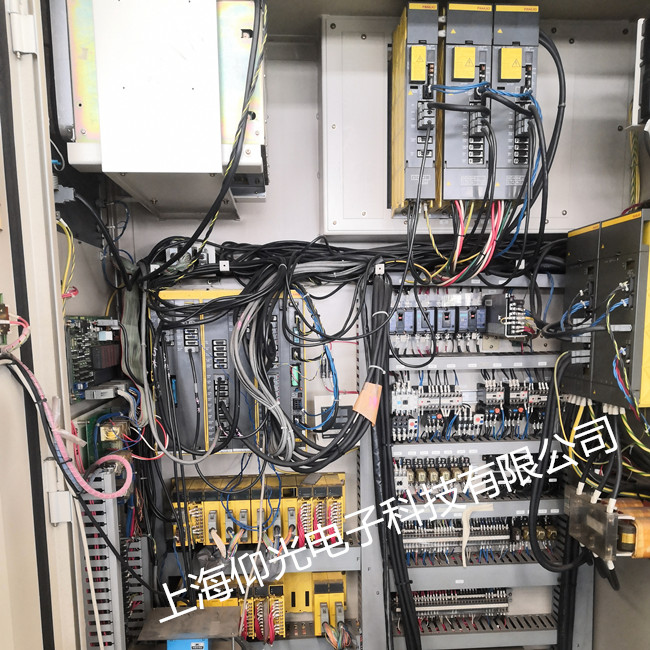

维修服务项目FANUC 伺服驱动器故障维修案例分析
发布者：雪宁 来源：上海仰光电子科技有限公司 发布时间：2020-7-30
伺服驱动器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、模块损坏、报错等上电黑屏、 花屏、暗屏、触摸失灵，按键损坏，电源板、高压板故障，液晶、主板坏等.
FANUC 伺服驱动器故障维修例子 如下:
例1．驱动器同时出现OV、TG报警的故障维修故障现象：一台配套FANUC 0TE-A2系统的数控车床，X轴运动时出现ALM401报警。
分析与处理过程：检查报警时X轴伺服驱动板PRDY指示灯不亮，OV、TG两报警指示灯同时亮，CRT上显示ALM401号报警。断电后NC重新起动，按X轴正/负向运动键，工作台运动，但约2~3s，又出现ALM401号报警，驱动器报警不变。
由于每次开机时，CRT无报警，且工作台能运动，一般来说，NC与伺服系统应工作正常，故障原因多是由于伺服系统的过载。 为了确定故障部位，考虑到本机床为半闭环结构，维修时首先脱开了电动机与丝杠间的同步齿型带，检查X轴机械传动系统，用手转同步带轮及X轴丝杠，刀架上下运动平稳正常，确认机械传动系统正常。
检查伺服电动机绝缘、电动机电缆、插头均正常。但用电流表测量X轴伺服电动机电流，发现X轴静止时，电流值在6~1lA范围内变动。因X轴伺服电动机为A06B-0512-B205型电动机，额定电流为6.8A，在正常情况下，其空载电流不可能大于6A，判断可能的原因是电动机制动器未松开。 进一步检查制动器电源，发现制动器DC90V输入为“0”，仔细检查后发现熔断器座螺母松动，连线脱落，造成制动器不能松开。重新连接后，确认制动器电源已加入；开机，故障排除。
例2．驱动器同时出现TG、DC报警的故障维修
故障现象：某配套FANUC 0M的二手数控铣，采用FANUC S 系列三轴一体型伺服驱动器，开机时，驱动器同时出现L/M/N轴的TG、DC报警。分析与处理过程：FANUC S系列数字伺服出现TG报警的含义是“速度控制单元断线，即伺服电动机或编码器连接不良或速度控制单元设定错误”。DC报警的含义是“直流母线过电压”，可能的原因有直流母线的斩波管、制动电阻等元器件不良，或系统电源不正确等。
由于机床为二手设备，仔细检查驱 动器与线X、Y、Z轴伺服电动机的连接，未发现断线；检查驱动器的主回路输入电压正确，直流母线的电压为DC260V，且机床X、Y、Z轴尚未工作。根据以上检查，基本确定报警与实际驱动器的外部工作条件无关，报警是由于驱动器本身的原因引起的。 考虑到机床为二手设备，开机前已经长时间未使用，利用观察法，仔细检查驱动器的各元器件，发现驱动器中的熔断器FU2(2A)已经熔断；更换同规格的熔断器后，再次开机，驱动器报警消除，故障被排除。
例3．可以少量运动且电动机发热的故障维修
故障现象：一台配套FANUC 0M的二手数控铣，采用FANUC S系列三轴一体型伺服驱动器，开机后，X、Y轴工作正常，但手动移动Z轴，发现在较小的范围内，Z轴可以运动，但继续移动Z轴，系统出现伺服报警。 分析与处理过程：根据故障现象，检查机床实际工作情况，发现开机后Z轴可以少量运动，不久温度迅速上升，表面发烫。分析引起以上故障的原因，可能是机床电气控制系统故障或机械传动系统的不良。为了确定故障部位，考虑到本机床采用的是半闭环结构，维修时首先松开了伺服电动机与丝杠的连接，并再次开机试验，发现故障现象不变，故确认报警是由于电气控制系统的不良引起的。
由于机床Z轴伺服电动机带有制动器，开机后测量制动器的输入电压正常，在系统、驱动器关机的情况下，对制动器单独加入电源进行试验，手动转动Z轴，发现制动器已松开，手动转电动机轴平稳、轻松，证明制动器工作良好。
为了进一步缩小故障部位，确认Z轴伺服电动机的工作情况，维修时利用同规格的X轴电动机在机床侧进行了互换试验，发现换上的电动机同样出现发热现象，且工作时的故障现象不变，从而排除了伺服电动机本身的原因。
为了确认驱动器的工作情况，维修时在驱动器侧，对X、Z轴的驱动器进行了互换试验，即：将X轴驱动器与Z伺服电动机连接，Z轴驱动器与X轴电动机连接。经试验发现故障转移到了X轴，Z轴工作恢复正常。 根据以上试验，可以确认以下几点：
机床机械传动系统正常，制动器工作良好。
数控系统工作正常；因为当Z轴驱动器带X轴电动机时，机床无报警。
Z轴伺服电动机工作正常；因为将它在机床侧与X轴电动机互换后，工作正常。
Z轴驱动器工作正常：因为通过X驱动器(无故障)在电柜侧互换，控制Z轴电动机后，同样发生故障。 综合以上判断，可以确认故障是由于Z轴伺服电动机的电缆连接引起的。 仔细检查伺服电动机的电缆连接，发现该机床在出厂时电动机的电枢线连接错误，即：驱动器的L/M/N端子未与电动机插头的A/B/C连接端一一对应，相序存在错误：重新连接后，故障消失，Z轴可以正常工作
