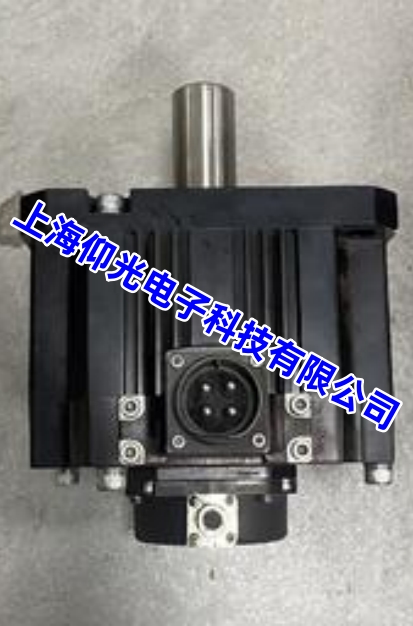

维修服务项目三菱伺服电机HG-SNS302刹车失灵故障维修
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-4-18
下面针对三菱 HG‑SNS302（带刹车型号 HG‑SNS302B）刹车失灵 / 抱闸失效，给你一套现场可直接用的维修方案，不绕弯、一步到位。
一、先判断：到底是哪种 “刹车失灵”
- 断电后电机还能轻松转动 → 刹车完全抱不�。ㄉ渤灯ニ� / 弹簧失效 / 机械卡死）
- 通电后电机转不动、抱死 → 刹车没释放（线路 / 线圈 / 驱动器问题）
- 刹车时松时紧、有异响 → 刹车片进油、间隙不对、机械卡滞
二、最常见故障点与维修方法
1. 刹车线圈损坏（最常见）
HG-SNS302B 刹车为 DC24V 电磁抱闸。
- 测量刹车线圈电阻：正常约 100～200Ω
-
若：
- 无穷大 → 线圈断路
- 接近 0Ω → 线圈短路
- 维修：更换刹车线圈总成或直接换刹车单元
2. 刹车供电 / 接线问题
- 刹车线接反、接触不良、24V 电源不足
- 驱动器刹车控制继电器损坏
-
刹车线与动力线干扰导致不释放
处理
- 重新接紧插头，单独供 DC24V 测试刹车是否吸合
- 检查驱动器 BRK 输出、继电器
3. 刹车片磨损、打滑、抱不住负载
- 断电后电机仍能转动
-
垂直轴下滑、定位漂移
维修
- 拆开后端盖，取出刹车片
- 磨损严重 → 更换刹车片套件
- 表面油污 → 酒精清洗，重新装配
4. 刹车机械卡死、弹簧失效
- 断电也很紧，通电也不松
-
内部衔铁卡滞、弹簧疲劳
维修
- 拆解刹车机构，清理粉尘、除锈
- 弹簧疲软 → 更换弹簧组件
- 衔铁卡滞 → 打磨、润滑（少量高温润滑脂）
5. 刹车间隙过大 / 过小
- 间隙太�。和ǖ缥喜怀沟�，发热、异响
-
间隙太大：抱不紧、下滑
标准间隙：一般 0.2～0.4mm调整垫片厚度即可恢复。
6. 进油、进水导致刹车失效
机床切削液、润滑油进入刹车腔是重灾区
- 刹车片打滑
-
线圈绝缘下降
处理
- 彻底拆解清洗
- 烘干线圈
- 更换刹车片
- 加装密封圈防止再次进油
三、快速判断流程（维修师傅通用）
-
断电 → 转电机轴
- 能轻松转 → 刹车抱不住（磨损 / 弹簧 / 间隙）
-
通电不运行 → 转不动
- 刹车未释放（线圈 / 接线 / 电源）
-
单独给刹车通 DC24V
- 能释放 → 驱动器线路问题
- 不能释放 → 刹车本体坏
-
垂直轴下滑
- 直接判定：刹车片磨损或进油
四、维修步骤（实操版）
- 断电，拆下电机后端盖
- 取出刹车总成
- 检查线圈电阻
- 检查刹车片厚度、油污
- 清理、更换磨损件
- 调整衔铁间隙
-
装回测试：
- 断电应抱死
- 通 24V 应顺畅释放
- 装机试运行，检查垂直轴不下滑
五、需要更换配件（常用）
- 刹车线圈
- 刹车片 / 摩擦片
- 刹车弹簧
- 后端盖密封圈
- 刹车插头 / 线束
上海仰光电子三菱伺服电机HG-SNS302J故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
