维修服务项目三菱伺服电机HG-SNS302J电机运转异常该怎么排查？
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-4-16

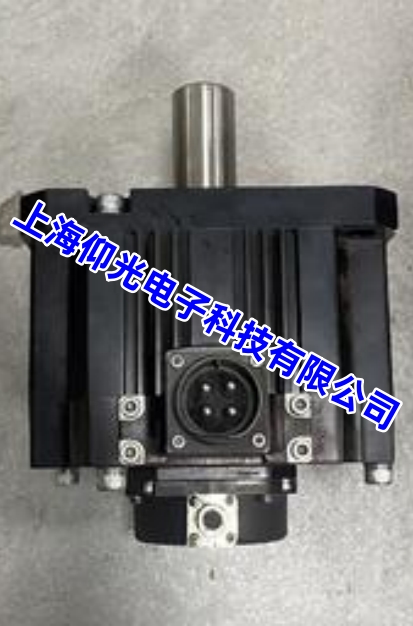

三菱伺服电机 HG-SNS302J 运转异常故障维修
HG-SNS302J（3kW）运转异常，常见表现：抖动、异响、飞车、爬行、无力、发热、定位不准、报警、转速不稳。下面按最实用、现场可直接操作的方式，一次性给全维修方案。
一、先看驱动器报警（快速锁定方向）
出现以下报警基本就是对应故障：
- AL.10 / AL.12：欠压、电源异常
- AL.16 / AL.37：编码器异常（线坏 / 码盘坏 / 偏移）
- AL.30 / AL.31：过载、过流
- AL.50 / OL：过载、负载大
- AL.9A：电池电压低（绝对值编码器）
- 无报警但异常：多为机械、接线、参数、轴承
二、最常见、最容易修的外部问题
1. 编码器线 / CN2 插头问题（占 70%）
异常表现：
- 抖动、啸叫、低速爬行
- 偶尔飞车、定位不准
- 一受力就异常
维修方法：
- 重新插紧 CN2，检查针脚是否弯、断、氧化
- 屏蔽层必须单端接地
- 直接换一根全新编码器线测试（最快判断）
2. 动力线 U/V/W 接触不良 / 缺相
表现：
- 电机无力、抖动、发热、嗡嗡响
-
电流忽大忽小
测：
- 三相电阻是否平衡
-
端子是否松动、烧黑
处理：重新压接、更换线耳。
3. 机械负载卡死 / 不同心
表现：
- 转动不顺畅、有顿挫
- 带载异常，空载正常
- 异响、发热严重
处理：
- 脱开联轴器，电机单独试机
- 手动盘车检查负载阻力
- 校正同轴度、清理导轨、更换润滑
4. 电磁刹车未释放（带刹车机型）
表现：
- 电机转不动、转得慢、发热巨大
-
刹车端明显发烫
检查：
- DC24V 刹车电源是否正常
-
刹车控制线是否断路
处理：修复刹车供电、清理刹车机构。
三、参数导致的运转异常
用 MR Configurator2 检查：
-
增益过高
抖动、啸叫、震动 → 降低 Pr1.00 / Pr1.02
-
电子齿轮比错误
转速不对、定位偏差 → 重新计算设置
-
扭矩限制过小
无力、一负载就异常 → Pr0.08 设为 100%
-
加减速时间太短
冲击大、抖动 → 增大 Pr1.04~1.07
- 最简单方法：Pr9.00=1 恢复出厂，重新自整定
四、电机本体故障维修（最核心）
1. 编码器损坏 / 偏移
表现：
- 抖动、飞车、定位乱跳
-
AL.16 / AL.37 频繁报警
维修：
- 清洁码盘（压缩空气轻吹）
- 重新安装校准
- 损坏直接更换原装编码器
2. 轴承损坏
表现：
- 异响（沙沙 / 哒哒）
- 转动阻力不均
-
端盖发烫
维修：
- 更换前后轴承（NSK/NTN）
- 加注伺服专用润滑脂
3. 绕组短路 / 匝间短路
表现：
- 空载也发热、电流大
-
抖动、无力、异味
测：
- 三相电阻不平衡
-
对地绝缘偏低
维修：
- 烘干除湿
- 严重则重新绕制定子绕组
4. 转子磁钢退磁 / 裂损
表现：
- 无力、带载差
-
电流大、发热、抖动
维修：更换转子总成。
五、驱动器侧故障
表现：
- 换电机依旧异常
- U/V/W 输出不平衡
-
电流异常、报过流
维修：
- 更换驱动器 IGBT 模块
- 更换母线电容
- 维修电流检测板
最简单判断：把电机换到好驱动器上试机。
六、HG-SNS302J 运转异�？焖傥蘖鞒�
- 看报警 → 优先查编码器线
- 脱负载空载试机 → 区分机械 / 电气
- 检查刹车是否释放
- 测 U/V/W 电阻、绝缘
- 听异响、摸轴承温度
- 更换编码器线测试
- 参数初始化 + 自整定
- 替换驱动器交叉测试
-
轴承坏→换轴承；编码器坏→换编码器；绕组坏→重绕
