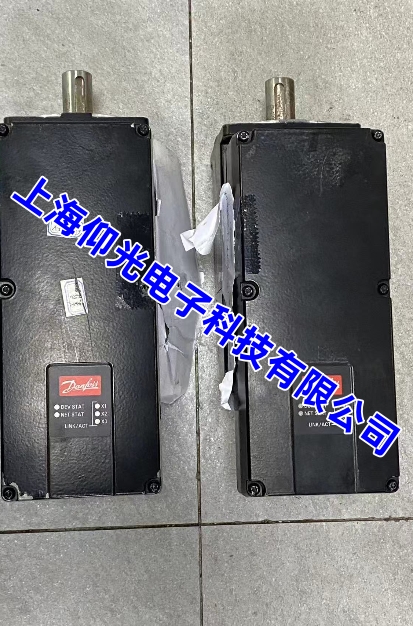

维修服务项目Danfoss（丹佛斯）VLT ISD 510 系列伺服电机过载故障维修
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-3-4
我给你一份丹佛斯 VLT ISD 510 伺服「过载 OL / 过载故障」专用维修思路，现场直接照着查就能定位，不绕理论。
一、先分清：是电机过载还是驱动器过载
丹佛斯 ISD 510 过载一般分两类：
-
电机过载（Motor OL）
→ 多半是负载、机械、电机、参数问题
-
驱动器过载（Drive OL / Overcurrent）
→ 多半是硬件、�？�、电流检测问题
最简单判断：
- 空载运行不报过载，一带负载就报 → 电机 / 负载 / 参数
- 空载一运行就报 → 驱动器硬件 / 电流检测
二、90% 的过载故障都在这 5 类（按概率排序）
1. 机械负载过大 / 卡滞（最常见）
-
手动盘电机轴：
正常：轻松、均匀、无顿挫异常：沉、卡、顿、有阻力
-
检查：
- 联轴器松动 / 磨损 / 不同心
- 导轨缺油、变形、刮擦
- 丝杠、皮带、齿轮损坏
- 设备长期超载运行
处理：清理机械、润滑、校正同心、减轻负载。
2. 电机本身问题
- 绕组绝缘下降、匝间轻微短路
- 轴承磨损 → 转子扫膛
-
电机散热不良
测量：
- 三相绕组阻值必须平衡
- 对地绝缘 ≥5MΩ
不平衡 / 绝缘低 → 电机需要维修或更换。
3. 编码器异常（会误报过载）
ISD 510 对编码器信号非常敏感：
- 编码器线松动、接触不良
- 屏蔽破损、干扰大
- 编码器零位漂移、损坏
现象：
- 电流波动大
- 电机抖动
- 低速正常，高速就过载
处理：
- 重新插紧编码器插头
- 更换屏蔽线
- 必要时更换编码器
4. 参数设置错误（非常容易忽略）
进入 ISD 510 参数，重点核对：
-
电机额定电流、额定转速、极对数
必须和电机铭牌完全一致，错一点就会过载。
-
加减速时间太短
加速太快 → 冲击电流大 → 过载→ 适当加大加速时间 0.5s～2s
-
未做电机自整定
矢量控制必须做：→ 静止自整定 / 旋转自整定
- 电流限幅、转矩限幅设置过低
5. 驱动器硬件故障（最后查）
如果前面都正常，就是驱动器内部问题：
- 电流检测电路偏移
- IGBT �？樾阅芟陆�
- 驱动板异常
- 散热不良、风扇不转
表现：
- 空载运行几分钟就过载
- 电流显示异常偏大
- �；币脖ü�
处理：
- 清洁散热、更换风扇
- 检测电流传感器、驱动板、IGBT
三、最简维修流程（现场直接用）
- 断电 → 手动盘车，确认机械无卡滞
- 脱开电机线 → 驱动器空载上电，看是否还报过载
- 测电机三相电阻、绝缘
- 检查编码器线与插头
- 核对电机参数 → 做自整定
- 延长加减速时间
- 逐步带负载测试，观察电流
- 仍异常 → 维修驱动器硬件
四、我可以直接帮你精确定位
你告诉我这 3 个信息，我能直接告诉你最可能是哪一段坏：
- 报警代码（如 OL1 / OL2 / MOTOR OL 等）
- 是一启动就报，还是运行一会才报
- 电机型号 + 功率
上海仰光电子Danfoss（丹佛斯）VLT ISD 510 系列伺服电机维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
